好主板背后的秘密,國產主板制造流程全解析?

2022-11-24 10:02:04

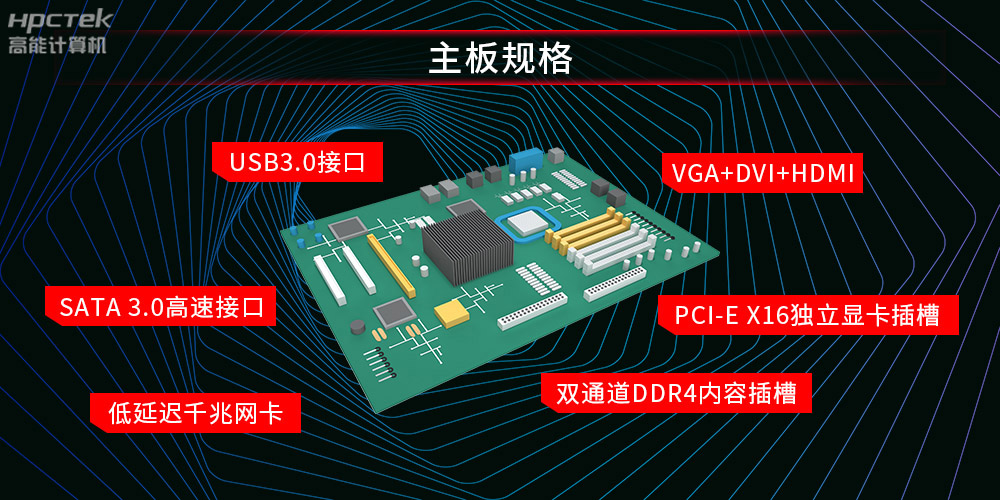

要制造一款主板,需要品牌廠商和主板工廠通力合作。首先品牌廠商會(huì )提出產品的規格需求,比如磁懸浮PCB、無線供電之類……確定規格后,研發工程師按照規格選擇合適的聲卡網卡等芯片的型號,然后畫出主板的原理圖,連接各部件之間的線路,今天我們就來看看,一款好國產主板,到底是怎么做出來的。



好主板背后的秘密,國產主板制造流程全解析?(圖1)



原理圖是做好主板的第一道門檻,也是最大門檻:布線。主板工程師會(huì )根據原理圖,用CAD完成PCB上的Layout和Placement設計,安排元件在PCB上的布局,以及元件之間的信號走線。細節方面要注意SATA接口要避開PCI-E插槽位置,以免插上大顯卡后影響到磁盤拔插,又如CPU供電位置不能太靠?jì)葒?,以免影響走背線等。同時不同元件之間的信號可能還有干擾的可能,為了減少干擾、控制延遲、提升穩定性,還要優化布線。



CAD設計完成后,主板正式進入生產階段,首先是PCB的生產,有開料、洗板等一系列工序,并有基本的電器性能檢測。PCB完成后,進入PCB打樣階段,工廠需要準備好PCB和相關的物料、機器,然后開始小批量生產樣品,基本上所有樣品都要經過修改、優化,才會(huì )成為最終的上市產品。



準備好PCB和物料后,還得先檢查PCB是否受潮,然后才是投入生產,首先PCB要經過機器上錫,用X光機器自動識別排除不良品;再到SMT貼片機把各種小元件貼到主板上,所有貼片元件處理完畢后,工人再用電子顯微鏡等設備檢查質量,通過后會(huì )進入插接件安裝階段,安裝VGA接口、內存插槽等元件,這時主板已經基本成型。



好主板背后的秘密,國產主板制造流程全解析?(圖2)



作為中國工控主板研發生產商,高能計算機目前的主板生產已經非常機械化、自動化,設備的升級也讓產品質量逐漸追上,如國產一體機主板GM-S201F-D,支持一路 VGA ,HDMI ,LVDS,2 個 USB3.0,4 個 USB2.0,8 個 COM口,支持Mini PCIE、SATA3.0,支持DC 12V供電,主板在供電、布局、做工用料上都是非常優秀的,保證了主板的可靠性、穩定性。



更多關于國產工控產品,敬請關注廣州高能計算機官網:http://m.swoom.net/
